ZS系列振動篩

      本機是參照國外同類產品原理,根據國內情況而自行設計的,其特點是:
      1、在振網下面安裝無數個球狀瑪瑙球,幫助振動,并增加頻率。
      2、在振動電機上下軸裝有兩重錘,調節兩重錘間夾角,能使物料在網上生 多種運動方向不同的旋渦,使物料進行有效的篩選。(可根據用戶要求調節)
      3、要求連續進料,連續出料。雜料、粗料和篩送的正品料能自動排出,不堵篩網,粉末不飛揚。
      4、換網簡單,而且篩網采用特殊結構,網緊、使用壽命長。
      5、凡同物料接觸部件均采用不銹鋼制造。
      6、體積小、移動方便、效力高,底部可裝萬向輪,隨時移動。
      7、本產品設計精巧,篩粉精細,適用于任何粉類、粘液類的分級,全封閉結構,無粉塵飛揚,噪音低。

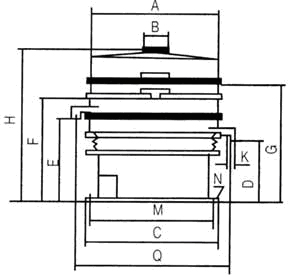

      ZS型旋振篩產品外形及安裝尺寸:


      注:A:篩機直徑 B:進料口直徑 C:底座外徑 D:底格出料口離地高度 E:第二個出料口離地高度
        F:第三個出料口離地高度 G:第四個出料口離地高度 K:出料口直徑 M:底座內徑N:地腳孔數及孔徑 Q:出料口間距
      另:單層篩無FG項目   兩層篩無G項目
型號 A B C D E F G K M N Q 單層全高 雙層全高 三層
全高
ZS-600 Φ600 Φ200 Φ540 430 560 690 820 Φ100 Φ490 4-Φ18 Φ800 820 950 1080
ZS-800 Φ800 Φ200 Φ680 430 560 690 820 Φ100 Φ630 4-Φ18 Φ1080 820 950 1080
ZS-1000 Φ970 Φ300 Φ800 480 630 780 930 Φ150 Φ750 4-Φ18 Φ1286 920 1070 1220
ZS-1200 Φ1170 Φ300 Φ955 480 630 780 930 Φ150 Φ905 4-Φ20 Φ1500 920 1070 1220
ZS-1500 Φ1470 Φ300 Φ1190 570 740 910 1080 Φ200 Φ1120 4-Φ24 Φ1860 1040 1210 1380
ZS-1800 Φ1770 Φ300 Φ1520 560 750 9200 1090 Φ250 Φ1440 4-Φ24 Φ2334 1050 1220 1390
ZS-2000 Φ1970 Φ350 Φ1640 560 750 920 1090 Φ300 Φ1560 4-Φ24 Φ2516 1050 1220 1390
Φ450型   Φ450 Φ480 280       180 Φ446 4-Φ11 390 590
      旋振篩產品的安裝與調試:
      (一)設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時,可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時,應用螺栓緊固于結構體上,而且鋼結構架臺應有一定的鋼度。
      (二)設備出廠前已將篩網裝妥,使用過程中的篩網替換可自己替換。
      (三)開機前,應先檢查各壓緊螺栓的緊固程度,及各料口的位置是否與接料器對正,并觀察振動電機是否能正常轉動及彈簧受力有無阻礙,檢查各層篩網是否壓緊。
      (四)當旋振篩接入電氣控制盤之前,應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注:否則應改變相序)運轉是否正常,有無異噪聲。
      (五)調節振動電機上下偏心塊的相位角,以適應各種物料篩分情況。
